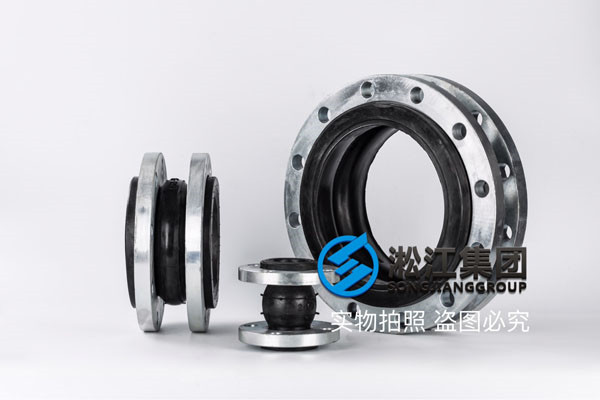

編輯:淞江集團董帝豪(圖片為隨機配圖,以人士為準)
求助描述:如題,HG/T20592和NB/T47023中帶頸對焊法蘭(WN形式),法蘭頸有什么用,法蘭頸的直邊段有什么用?當參考這兩種法蘭設計非標法蘭時,法蘭頸和法蘭頸直邊段應該怎么處理(設計)?能不能更改標準中的數值?

討論回答:
A:增加錐頸大端厚度可以有效降低法蘭頸部的軸向應力,避免在軸向、徑向和環向應力作用下,錐頸發生屈服或是較大的扭轉變形,以保證強度和密封。
與其他型式法蘭相比,長頸對焊法蘭采用鍛制,可以有較大的錐頸,從而有效地降低軸向應力,強度上更有優勢。
可以參考《壓力容器工程師設計指南》
B:錐頸主要是承受法蘭軸向應力,法蘭環的厚度主要是承受徑向應力。整個法蘭錐頸小端的應力.大,為了避免這個應力與環縫的焊接應力相重疊,所以設了直邊段。具體可以參照《壓力容器設計工程師培訓教程》.220頁,法蘭設計。
